Система підігріву повітря

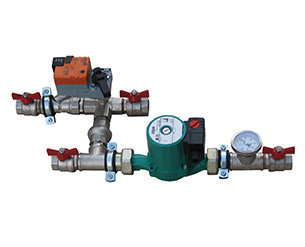

1. Вузол регулювання подачі теплоносія (РПТ)
.jpg "Вузол регулювання подачі теплоносія")
Вузол регулювання подачі теплоносія (РПТ) - призначений для забезпечення циркуляції теплоносія через теплообмінник із заданою швидкістю та управління температурою повітря припливної вентиляції в автоматичному режимі шляхом регулювання кількості подаваного теплоносія.
РПТ комплектується насосом фірми WILO, трьохходовим краном з електроприводом фірми Belimo, запорною арматурою фірми Valtec.
Комутація насоса і керуючий сигнал на електропривід трьохходового крану надходять від системи управління фарбувальної камери на підставі заданих параметрів алгоритму управління, температури повітря в припливному коробі, температури зовнішнього повітря і температури теплоносія в зворотному трубопроводі.

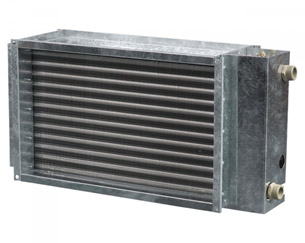

2. Теплообмінник (нагрівач повітря водяний)
.jpg "Теплообмінник (нагрівач повітря)")
Теплообмінник призначений для підігріву припливного повітря в холодну пору року. В якості теплоносія використовується гаряча вода. Конструктивно корпус виконаний з оцинкованої сталі, колектори виконані з мідної труби, теплообмінні пластини з алюмінію. Монтажний розмір 1000 х 500 (мм), довжина 200 мм, приєднання труб муфтове G1. Потужність теплообмінника складає 80 кВт, при температурі теплоносія 70ºС.
| Параметр | КС 1750 | КВ 2500 | КВ 3000 |
|---|---|---|---|
| Кількість повітря, м3/год | 4500 | 6000 | 7500 |
| Необхідна теплова потужність, кВт (від –100С до +200С) | 45 | 60 | 80 |
